Питание светодиодной ленты

Это Джеймс Уатт (Ватт) - ученый,

в честь которого назвали единицу исчисления мощности.

Он осуждающе смотрит на тех,

кто не знает как рассчитывается мощность.

Мы уже затрагивали тему расчета питания для светодиодной ленты в статье про блоки питания, однако вопросы на эту тему остались, так что мы решили выпустить отдельную статью. В чем суть проблемы? Суть в том, что большую часть ленты, используемой в быту нельзя напрямую включать в сеть 220v. Часто светодиоды рассчитаны на 12v/24v/5v. Если диоды с таким рабочим напряжением воткнуть в розетку, получится эффектное файр шоу с искрами и взрывами, а потом свет выключится и запахнет паленой пластмассой (мы проверяли).

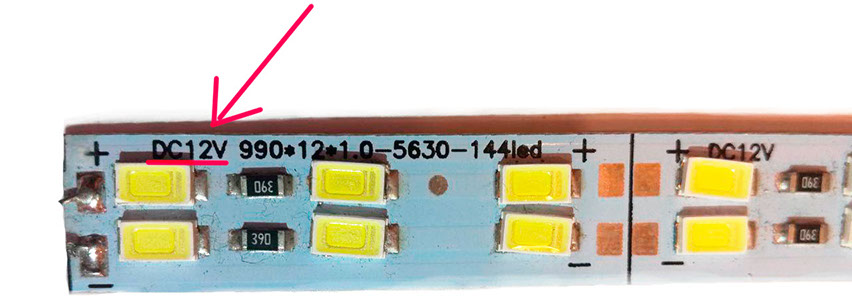

Раз уж подключать низковольтную ленту к розетке напрямую нельзя, давайте подбирать подходящее по напряжению питание для нее. Для начала нужно определиться с напряжением. Если у вас в руках светодиодная лента, упакованная катушками по 5 метров, то это, скорее всего и есть низковольтная лента. На катушке, либо на самой ленте (обычно в самом начале и в конце катушки), должно быть указано напряжение.

Если его нет - спрашивайте у того, кто вам продал эту ленту. Это очень важно, ведь если, например, подключить ленту напряжением 5 или 12 вольт к 24 вольтам, она может выйти из строя. Итак, напряжение выяснили. Теперь нужно найти потребляемую мощность. Обычно она указывается прямо на катушке в ваттах/метр (w/m, Watt/m, Вт/м, Ватт/м). Если у вас нет таких обозначений - опять-таки обращайтесь к продавцу. У нас она указывается прямо в наименовании товара.

 Далее подставляем все данные в формулу для расчета мощности участка ленты:

 P - Необходимая мощность блока питания для светодиодной ленты

 p - Мощность ленты на 1 метр.

 L - Длина цепи в метрах

+20% - примерный запас мощности блока, который пойдет на сопротивление проводов. Его можно и не брать, но тогда блок, скорее всего, не прослужит долго.

Как видите, нет ничего особенно сложного в расчете питания для светодиодной ленты. Чтобы вам было понятнее, давайте посчитаем пару примеров на практике.

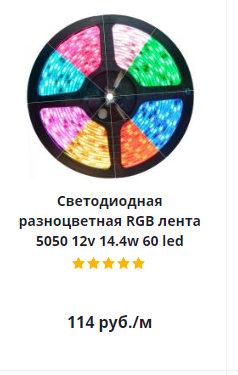

1. Возьмем распространенный случай: нужно подобрать питание и контроллер для светодиодной ленты RGB 5050 60led. Длина участка 15 метров. Идем на сайт, смотрим мощность (она на фото выше = 14.4w). Считаем:

 Общая мощность блока питания и контроллера для такой RGB ленты составит 259 ватт. В целом, можно отойти от правила 20% и взять блок питания 250 ватт, тогда запас составит 16%, этого должно хватить. Помните, что лента 12в подключается катушками по 5 метров параллельно. Подробнее об этом в нашей статье о подключении светодиодной ленты.

 2. Сколько метров ленты 2835 60led можно подключить к блоку питания 400 ватт? - Смотрим мощность (она равна 4.8ватт на метр) и считаем:
