Как подключить 10, 15, 20 или 30 метров светодиодной ленты?

1 - Информация

Самая важная информация.

1. В любом производстве брак иногда случается, поэтому всегда проверяйте работоспособность светодиодной ленты перед подключением. Это недолго, зато может сэкономить вам кучу сил и нервов.
2. Внимательно относитесь к сечению проводов. Максимально допустимая сила тока на 1мм2 медного провода: 13А для скрытой проводки и 17А - для открытой. При напряжении 12v (которое чаще всего используется в ленте) максимальная мощность на 1 мм2 составляет: 156вт и 204вт соответственно.

Далее краткая инструкция. Если вы хотите деталей, то промотайте ниже.

Как соединить мощность блоков питания для светодиодной ленты?

Как подключить 10м, 15м, 20м и т.д. одноцветной светодиодной ленты?

1. Проверьте каждую катушку на работоспособность
2. Подведите питание 12v непосредственно от источника до каждой катушки по отдельности.

Как подключить 10, 15, 20 или 30 метров разноцветной RGB ленты?

1. Подключите контроллер к блоку питания (как это сделать?)
2. От контроллера ведите провода к каждому отрезку ленты по раздельности (параллельно).
3. Если у вас есть усилители:

• Вариант подешевле: равномерно распределите нагрузку на контроллер и усилители.
• Вариант получше: от контроллера подключите параллельно (отдельными проводами к каждому) все усилители, и уже от усилителей ведите провода к светодиодной ленте.

2 - Как подключить 10, 15, 20 и т.д. метров одноцветной ленты?

Если вам нужно подключить 5 метров светодиодной ленты, тогда все просто: вам достаточно соединить ее контакты + и - с соответствующими контактами от блока питания и вуаля! Ваша лента работает.

Что же делать если у вас например 30 метров ленты 12v? На первый взгляд все также: соединить всю ленту в линию и подключить к блоку питания. Однако, на практике, если вы это сделаете, у вас получится примерно такой эффект: первые 5 метров будут светить как должны, а дальше яркость ленты будет снижаться по экспоненте: чем дальше, тем тусклее. Причем это не будет зависеть от мощности блоков питания.

Виной всему падение напряжения. Чтобы разобраться обратимся к закону Ома, связывающему потери напряжения на метр ΔU, силу тока l и сопротивление на метр R:

ΔU=IR

Где:

• R - сопротивление проводов (в омах Ом/м)
• I - сила тока (в амперах A)
• ΔU - падение напряжения (в вольтах В/м)

Из формулы видно, что падение напряжения напрямую зависит от силы тока и сопротивления линии: Чем больше любая из этих двух переменных, тем большее напряжение мы теряем.

Вернемся к примеру: у нас по-прежнему 30 метров тускло светящей ленты, подключенной в линию. Что было сделано не так?

1. Для работы нескольких катушек ленты требуется большая сила тока, чем для работы одной. Повысив силу тока, мы увеличили падение напряжения ΔU.
2. Мы увеличили длину линии, что привело к росту общего сопротивления. Если раньше общее сопротивление линии было равно 5м * R, то теперь оно равняется 30м * R. Так как мы увеличили сопротивление, выросло и падение напряжения!

И как подключить больше ленты?

• Нужно понизить силу тока.

На практике это выглядит так: каждую катушку ленты 12v нужно подключить параллельно. Для этого от блока питания нужно провести не 1 двужильный провод, а несколько - для каждой катушки по отдельности. Далее все как обычно: вы соединяете ленту, соблюдая полярность, и она светит одинаково ярко по всей своей длине.

• Нужно, по возможности, снизить длину линии.

В нашем случае это можно сделать, если установить блоки питания посередине цепи, а не в самом начале. Таким образом можно снизить максимальную длину проводов.

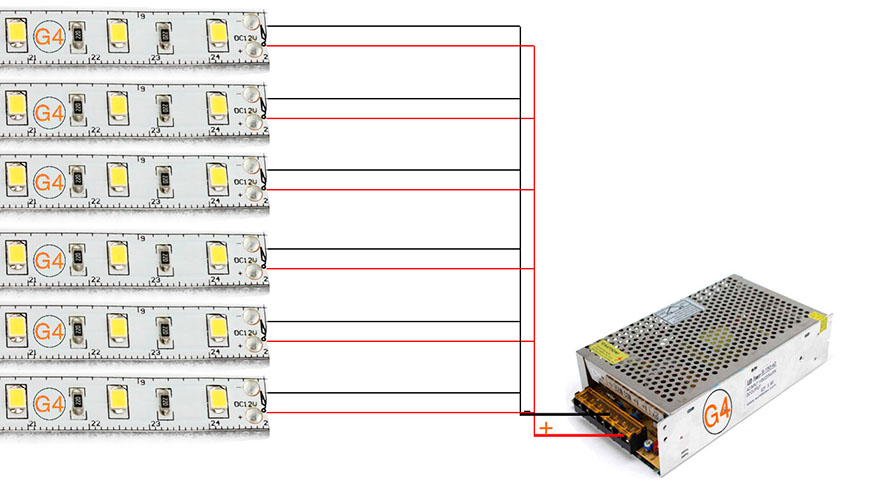

Неправильно:

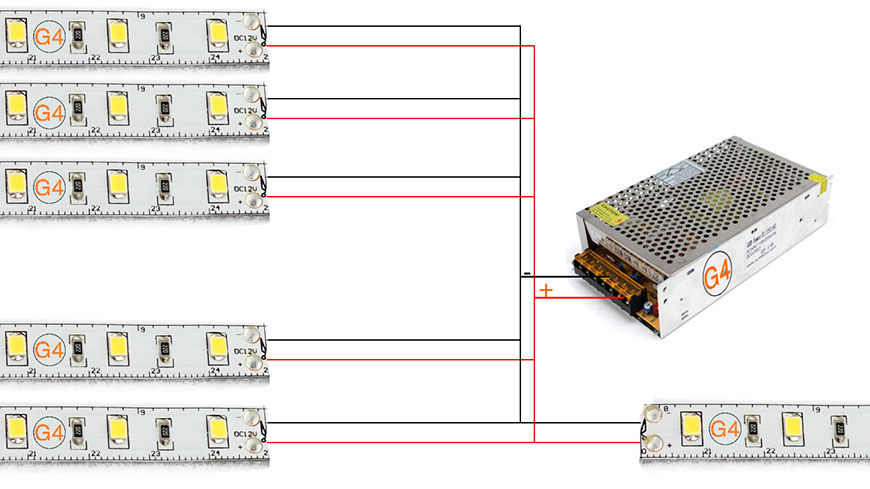

Правильнее:

3 - Как подключить любое количество RGB ленты?

Допустим, как подключить несколько десятков метров одноцветной ленты мы разобрались:

1. Параллельно подключить каждые 5 метров к блоку питания.
2. Минимизировать длину линии.

Но как быть с RGB лентой? Ее подключение несколько сложнее, ведь для нормальной работы RGB ленте необходим не только блок питания, но и контроллер. Он преобразует входящее напряжение, отправляя сигнал к ленте по 4м каналам: R, G, B, и +. Т.е. сначала мы подключаем блоки питания к контроллеру, от которого, затем, питание идет к ленте в виде RGB сигнала. Далее возможны 2 варианта:

1. Мощности контроллера достаточно. Если вам нужно соединить 20-25 метров RGB ленты 14.4вт, то мощности одного контроллера на 432вт вполне хватит. В таком случае можно просто подключить всю RGB ленту к контроллеру также, как мы бы присоединили одноцветную ленту к блоку питания: каждые 5 метров запитываем параллельно непосредственно от RGB контроллера.
2. Общая мощность ленты больше мощности контроллера. Если вам нужно подключить, например, 100 метров RGB ленты, то одним контроллером будет не обойтись. Как быть? Использовать усилитель.

Что такое усилители?

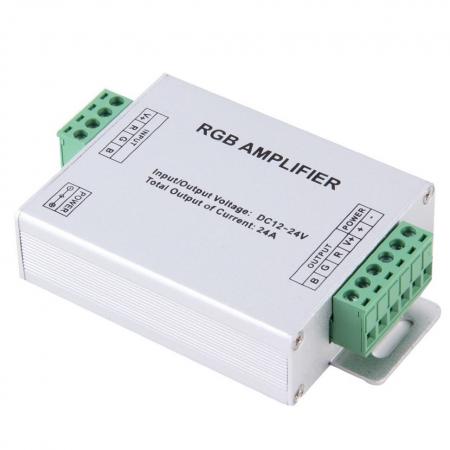

Усилитель, как следует из названия, предназначен для усиления сигнала RGB. Обратите внимание на фото выше. Что куда подключать:

1. Input - входящий сигнал R, G, B и + от контроллера. Т.е. вместо того, чтобы вести сигнал от контроллера к ленте, мы направляем его на усилитель.
2. Output - исходящий сигнал R, G, B и +, к этим зажимам мы присоединяем провода от ленты. По ним пойдет усиленный сигнал.
3. Power - входящее напряжение 12v. Сюда мы подводим провода от блока питания.

А на практике?

На деле это значит, что вы можете подключить сколько угодно RGB ленты и управлять ей с одного пульта. Чтобы сделать это:

Вариант подешевле:

1. Подключаем блоки питания соответствующей мощности к контроллеру RGB и к усилителям.
2. От контроллера ведем исходящий сигнал на усилители и на отрезок ленты, соответствующий по мощности контроллеру.
3. От усилителей провода направляем на остальную часть ленты. Ленту подключаем параллельно: каждые пять метров напрямую к усилителю.

Вариант получше:

1. Подключаем блоки питания к контроллеру и усилителям.
2. От контроллера ведем исходящий сигнал только на усилители.
3. И уже от усилителей провода направляем на ленту.

При таком подходе контроллер будет отвечать только за передачу сигнала, а нагрузка, в основном, ляжет на усилители. Кроме того, лента на всем участке будет светить одинаково без потери цвета и силы свечения.

Команда Giant4
