Светомузыка с управлением через Wi-Fi на Ардуино

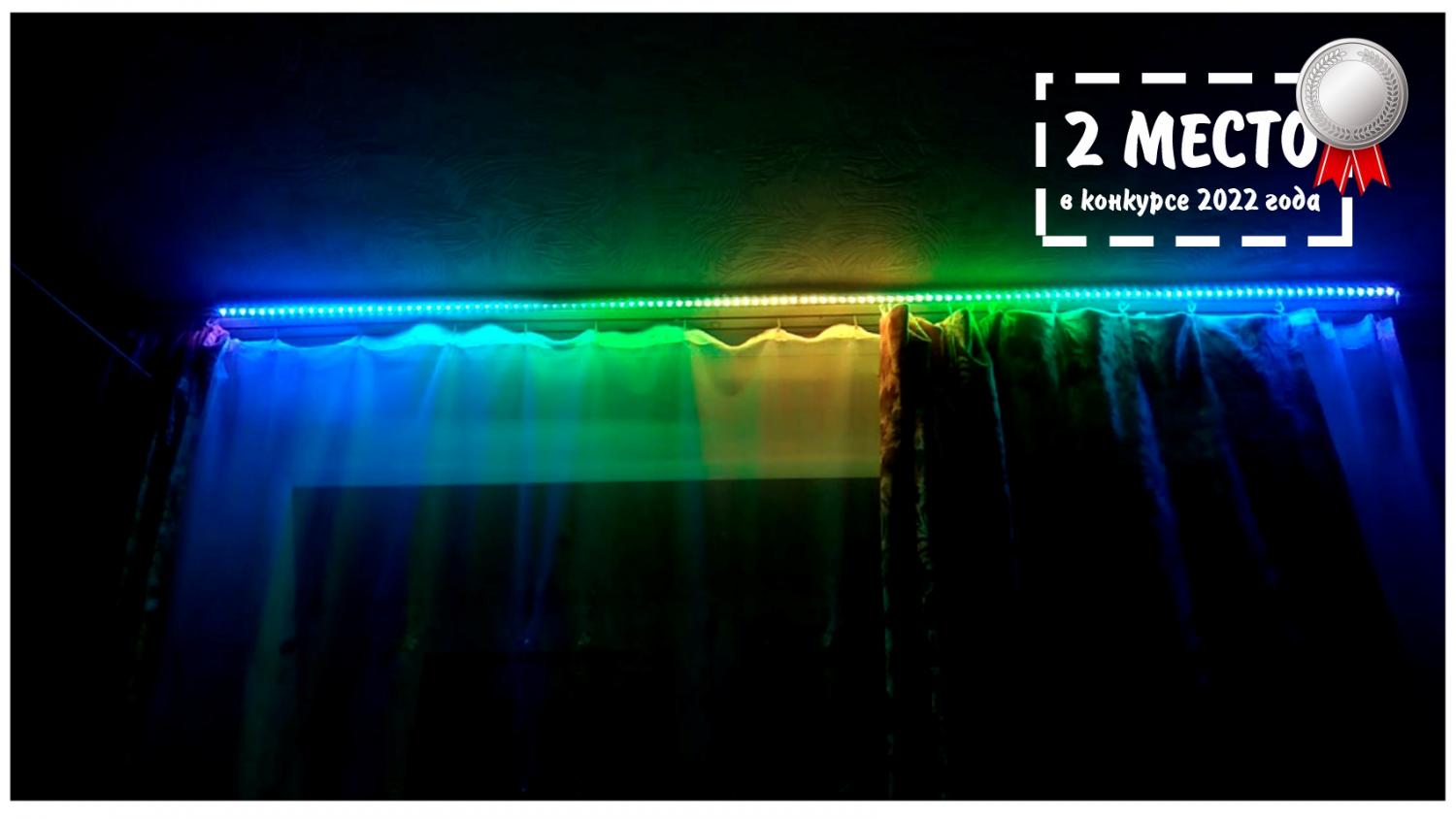

Светомузыка с управлением через Wi-Fi - ещё один проект конкурса Arduino 2022, по нашему мнению, достойный почётного второго места. Проект интересен не только свой задумкой и идеей, но и тем, что его достаточно легко воплотить самостоятельно!

Задача

Снять звук с микрофона, и управлять адресной светодиодной лентой под музыку.
Несколько настраиваемых эффектов.
Управление с телефона.
Запоминать настройки в EEPROM.
Опционально: управление кнопкой.

Описание проекта

5 эффектов

Резкая смена цвета
Столбик громкости
Бегущие огни
Градиент
Цвет

У эффекта Столбик громкости и Градиент есть 8 палитр

Тепло
Лава
Вечеринка
Радуга
Павлин
Облака
Океан
Лес

Состав

Wemos D1 mini
Адресная светодиодная лента WS2812b
Микрофон MAX9814
Сенсорная кнопка TTP223
Диод 1N4007
Резистор 220 Ом

Подключение

При подаче питания начнётся подключение к роутеру (лента мигает синим)

Если подключение не будет установлено за 30 секунд, то ESP8266 создаёт свою точку доступа (лента мигает красным)
Точка доступа называется Color Music, пароль 12345678
При подключении к точке доступа перейдите в браузере по адресу 192.168.4.1
Для настройки Wi-Fi перейдите на вкладку Wi-Fi, введите SSID и пароль от своей сети

При успешном подключении светомузыка перейдёт в режим работы
Страница с настройками (веб - страница) доступна в локальной сети роутера по IP адресу, который выдал роутер. Чтобы его узнать, надо подключить Wemos к компьютеру и открыть монитор порта.

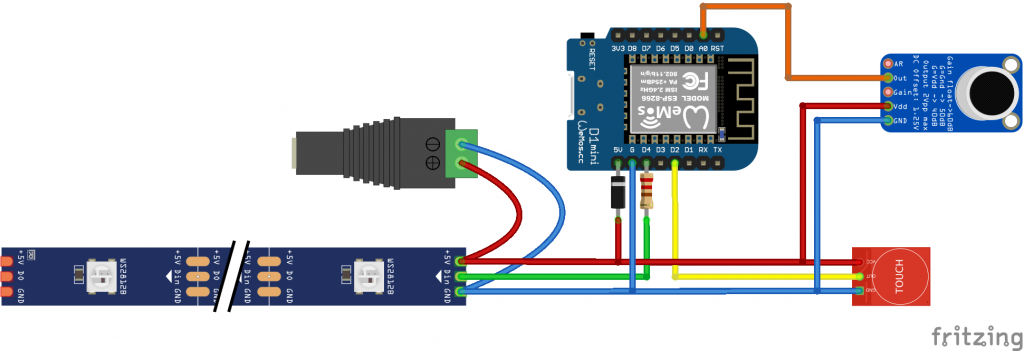

Схема

Настройки в коде

// ------------ НАСТОРЙКИ ------------
#define USE_BTN 1 // 1 использовать кнопку, 0 нет
#define BTN_PIN 4 // кнопка на D2
#define STRIP_PIN 2 // D4 пин подключения ленты
#define MAX_LEDS 300 // максимальное количество светодиодов
#define MAX_PRESETS 20 // максимальное количество режимов

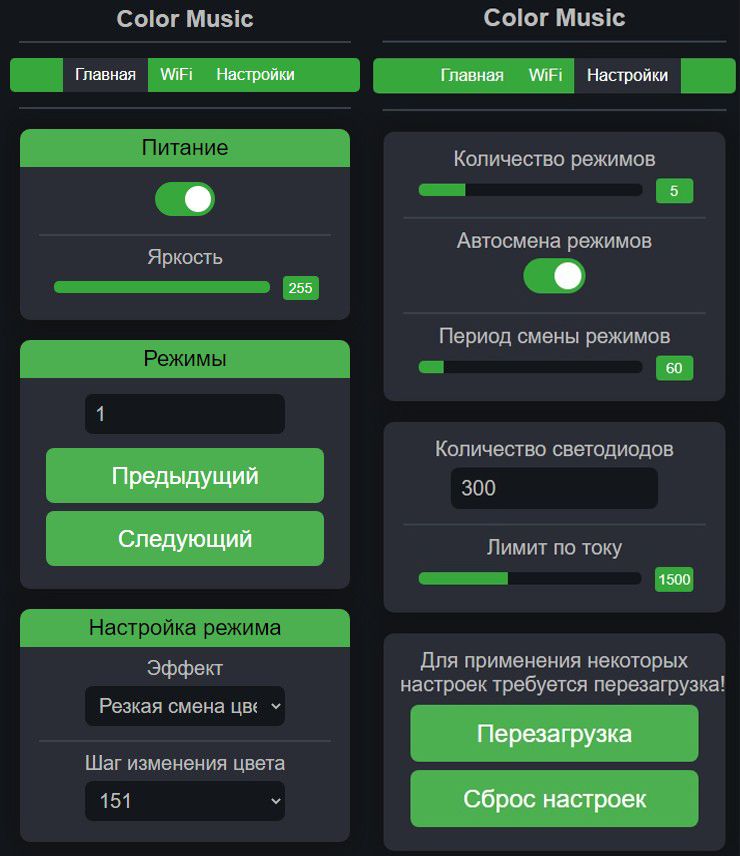

Управление происходит через веб-страницу

Веб-интерфейс позволит переключать и настраивать режимы, настраивать автосмену режимов, количество светодиодов, устанавливать лимит по току, изменять яркость и выключать светомузыку.

Управление через кнопку

1 клик: включить/выключить
2 клика: следующий режим
3 клика: предыдущий режим
Удерживание: изменить яркость

Используемые библиотеки

Программа доступна на Github

Итак

В результате проделанной работы, Вы получили интересный опыт работы с Ардуино, освоили новые умения и знания и своими руками реализовали проект создания светомузыки с управлением через Wi-Fi!
