Кейс. Разноцветная подсветка потолка периметром 22 метра
15 октября 2019 0:00
// Обзоры товаров
Клиент из г. Киров хотел подсветить потолок в комнате площадью 22 квадратных метра. Это должна была быть достаточно яркая подсветка, но не основное освещение. И вот что мы ему предложили!..
1. Задача.
В ролях:
Клиент из г. Киров хотел подсветить потолок в комнате площадью 22 квадратных метра. Это должна была быть достаточно яркая подсветка, но не основное освещение.
2. Стоимость и подбор оборудования.
Изначально рассматривался вариант белой ленты 5050 60led 14.4w. Стоимость всего проекта в этом случае равнялась:
25 метров * 98 руб/метр + 2 блока питания 200 вт * 930 руб/шт.
Итого: 4310 рублей
Однако, в процессе выяснилось, что клиент хотел бы также управлять светом при помощи пульта и менять цвета. Пересчитав все на разноцветную RGB ленту 5050 60 led 14.4w и добавив контроллер с пультом, мы получили новую стоимость:
25 метров * 114 руб/метр + 2 блока питания 200 вт * 930 руб/шт + 1 сенсорный контроллер 432 вт * 1500 руб/шт.
Итого: 6210 рублей.
Мощность отрезка 22 метра с запасом составила:
14.4вт (мощность на метр) * 22 метра + 20% (запас) = 380 ватт.

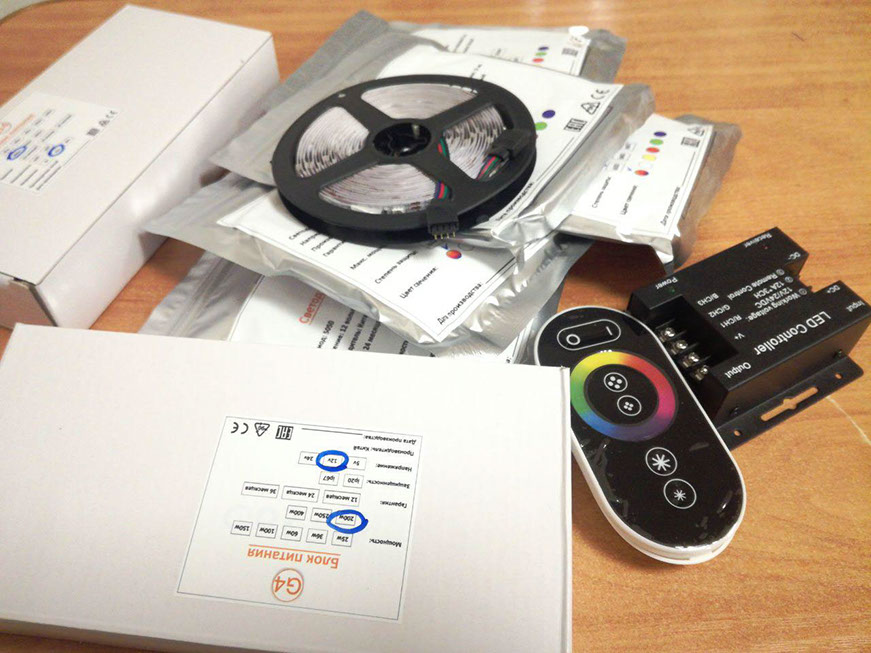

Среди блоков в нашем ассортименте есть достаточно мощная модель на 400 ватт, однако у нее в корпус встроен куллер (вентилятор), который шумит при работе. Поэтому, чтобы сделать работу подсветки полностью бесшумной, было решено взять два интерьерных блока по 200 ватт.

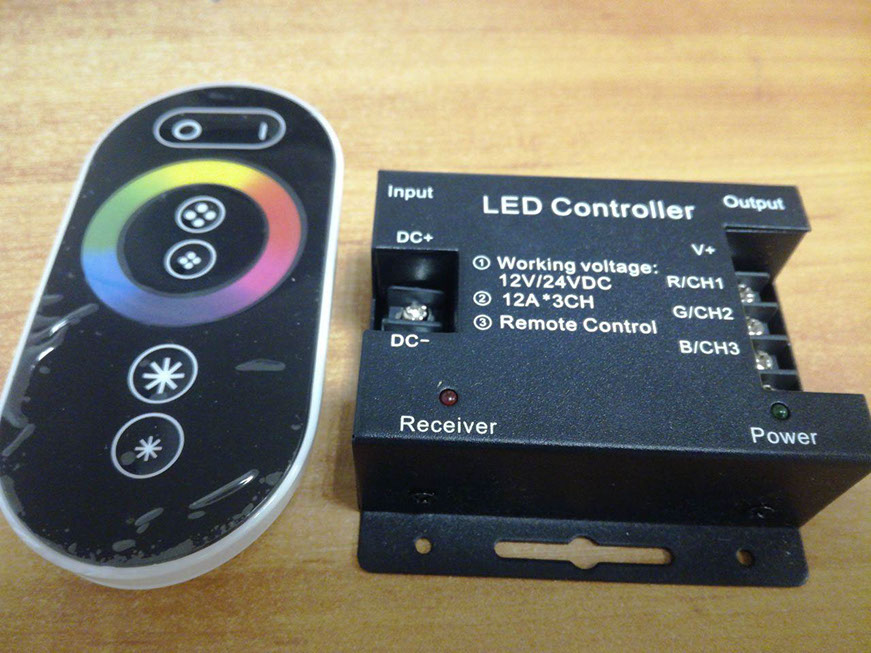

Также необходимо было подобрать контроллер, достаточно мощный, чтобы он смог «потянуть» 380 ватт мощности. Для этой роли выбрали сенсорный RF контроллер 432w. RF – значит радио, т.е. работающий через все препятствия (это пригодилось при подключении).
3. Установка и подключение.
Инструмент, материалы.
Из инструментов потребовалась отвертка и канцелярский нож (для зачистки проводов), из материалов – три мизинчиковые батарейки (для RGB пульта) и провод ПВС 2х2.5 длиной 20 метров (остался у клиента с ремонта). Такой кабель продается в Леруа по 35-40 рублей за метр.
Процесс подключения. Теория.
• Провода «из розетки» 220v вставляются в блоки питания.
• Блоки трансформируют напряжение 220v в 12v
• Провода от блоков 12 v вставляются в контроллер.
• К контроллеру подключается RGB лента.
• RGB лента подключается параллельно по 5 метров в линию. (Если не поняли – дочитайте до практики).
• Все это управляется с помощью радиопульта дистанционно.
Процесс подключения. Практика.
Чтобы избежать необходимости штробить стены, клиент подключил блоки питания к розетке за комодом под телевизором. Там же он поставил контроллер, запитав его от обоих блоков.

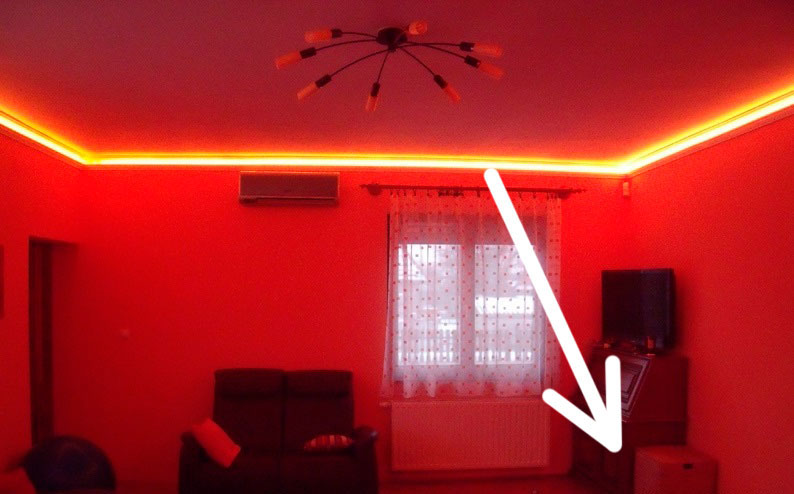

За комодом расположена вся "начинка" светодиодной подсветки

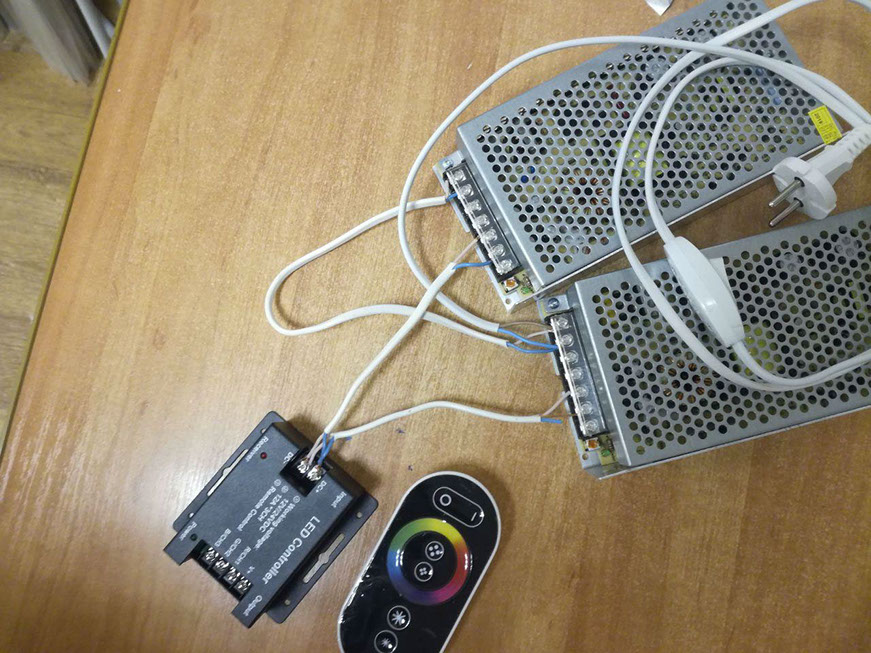

Оба блока подключены к контроллеру.

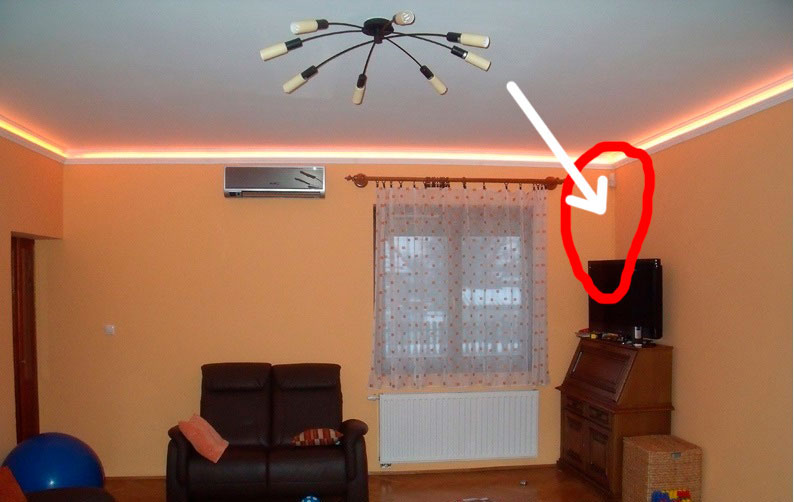

От контроллера в углу стены идет кабельный канал.

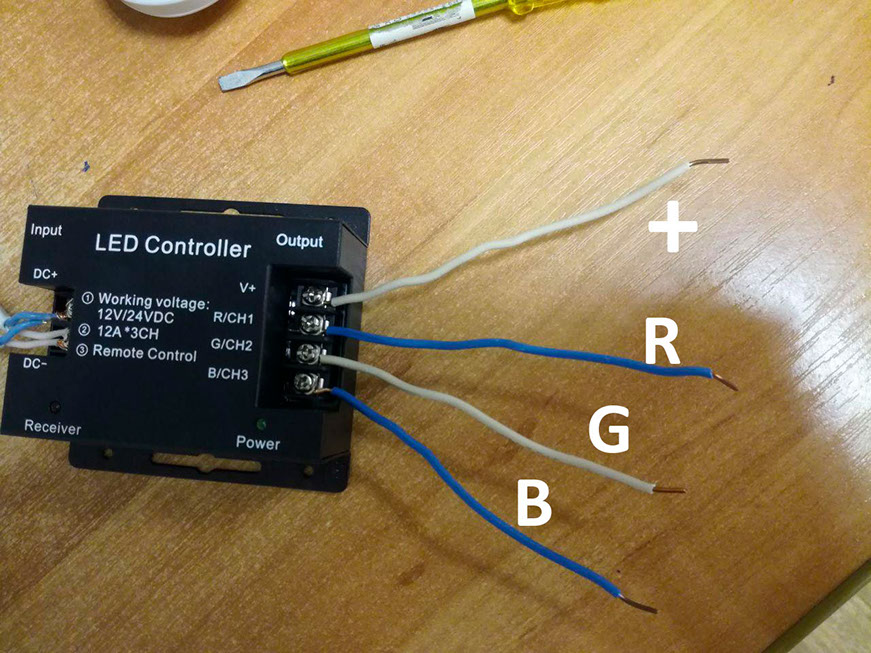

Внутри него проложены 4 провода: R G B +

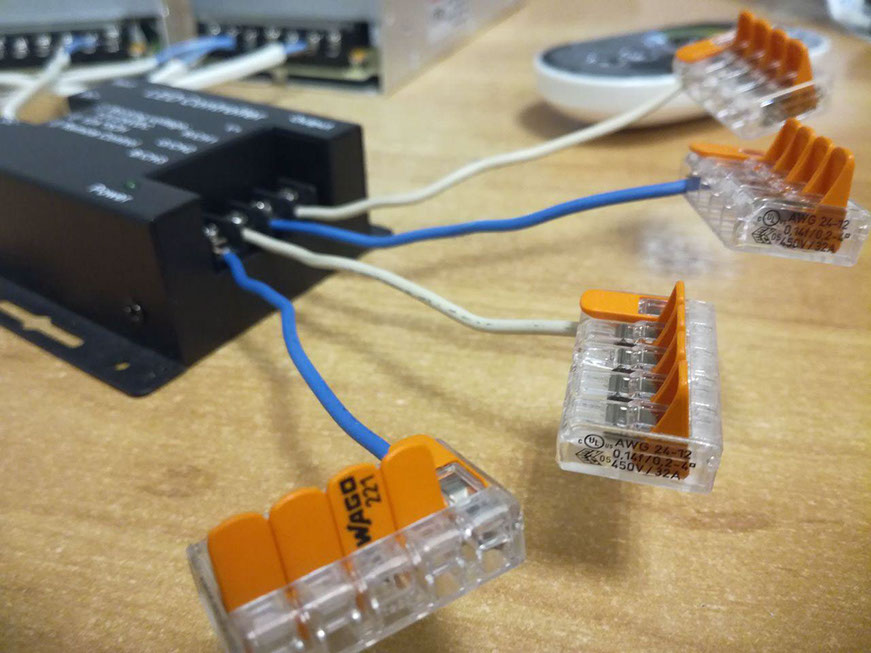

Почти у самой ниши кабельный канал заканчивается распределительной коробкой, внутри которой, при помощи клемм WAGO, клиент разделил все контакты на 5 частей.
Далее от каждого контакта ведется соответствующий провод для каждой катушки ленты (R от контроллера к R на ленте, B от контроллера – к B на ленте и т.д). При этом, каждая катушка ленты подсоединяется к контроллеру отдельным проводом, это и называется параллельным соединением. Наглядно:

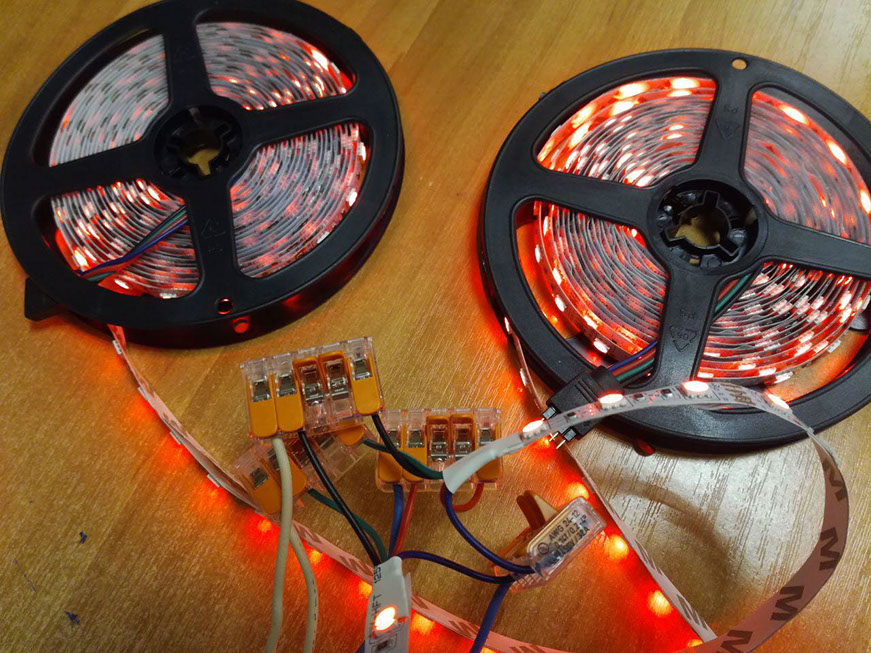

Две катушки соединены параллельно. (Верно)

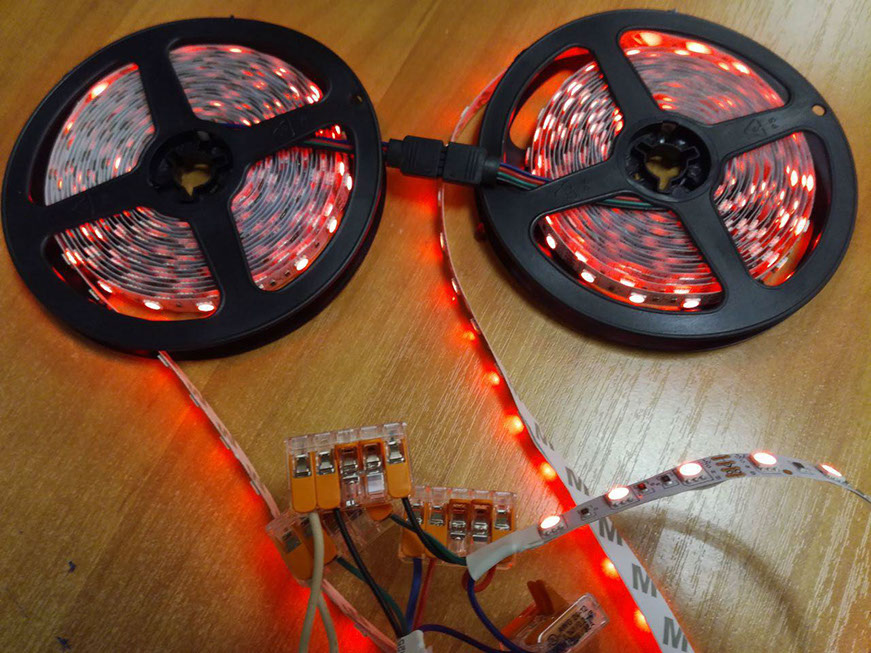

Две катушки подключены параллельно к контроллеру и дополнительно соединены друг с другом (Верно).

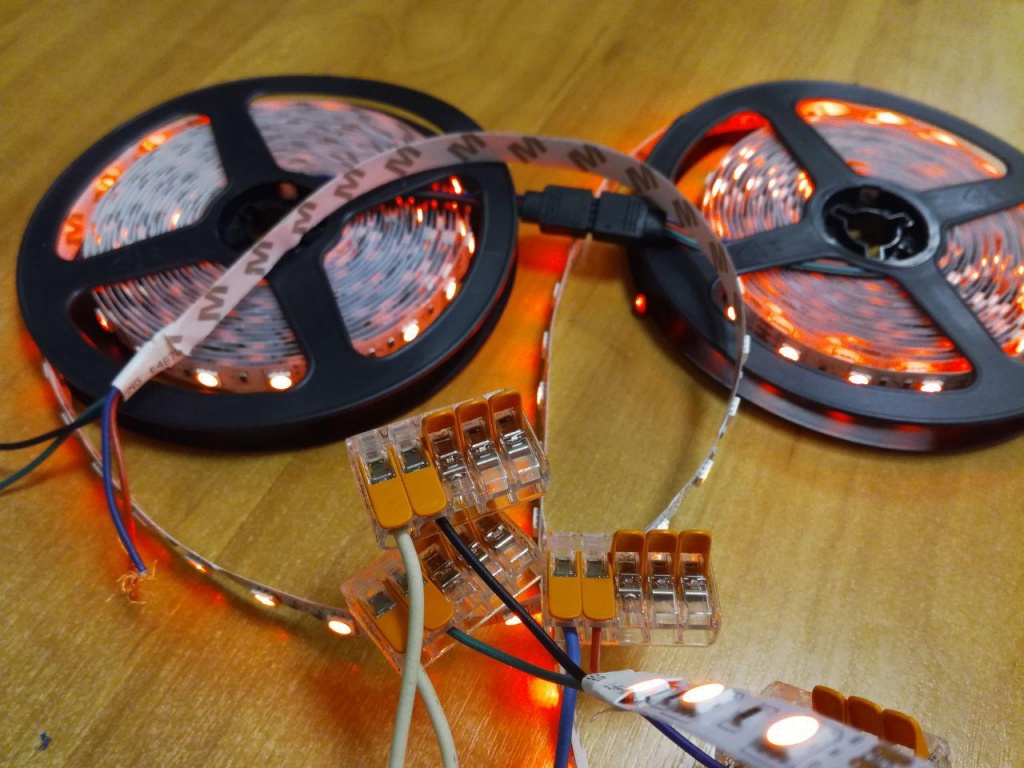

Неправильное соединение: две катушки соединены друг с другом, но к контроллеру подключена только одна. В конце линии возникает затухание.
Возвращаясь к нашему кейсу, рассмотрим как подключены все 22 метра ленты:
- В начале соединен отрезок 2 метра.
- Влево и вправо от распределительной коробки уходят провода длиной 1 метр до начала двух катушек по 5 метров.
- Также в обе стороны уходят провода по 6 метров для оставшихся двух катушек.
4. Результат и ссылки на товар.

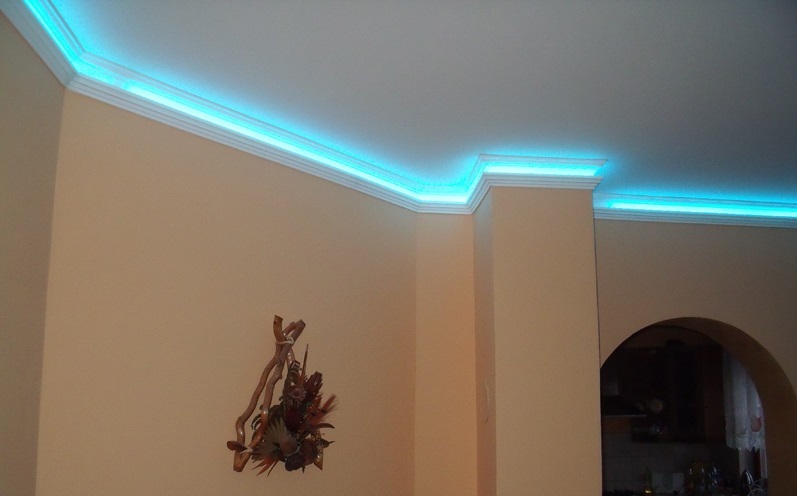

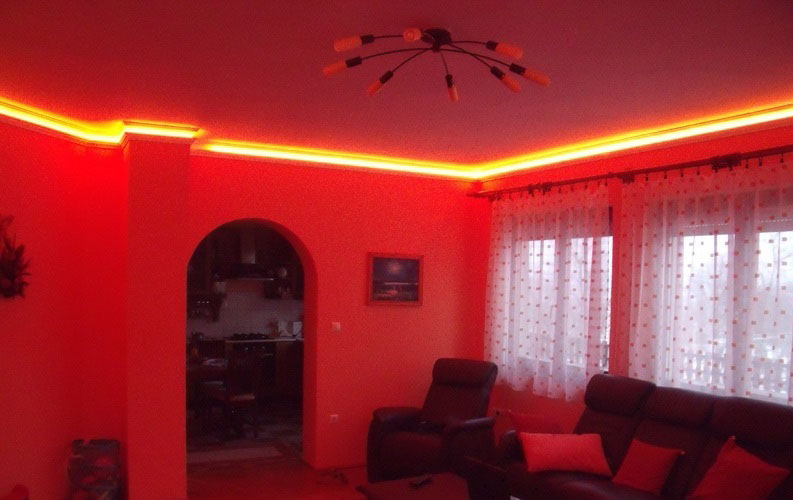

В результате клиент получил достаточно яркую подсветку, которая может светить различными цветами, имеет режимы мигания, переливания и статичного цвета, а также – регулировку по яркости во время использования статичных режимов. Все это управляется через все препятствия (в т.ч. комод под телевизором) при помощи сенсорного пульта.
- Разноцветная светодиодная лента
- Два блока питания по 200w
- Сенсорный RGB контроллер 432w
- Для наглядности описания часть фотографий была сделана нами в офисе, т.к. клиент прислал только фотографии готового проекта.
